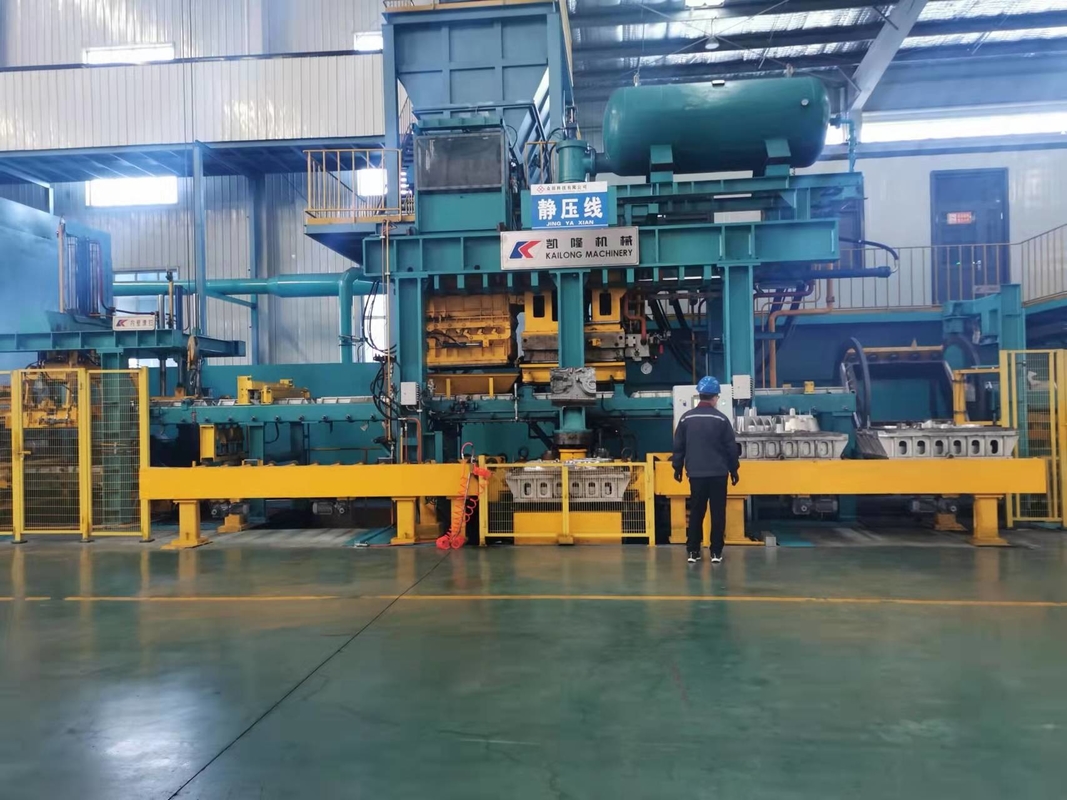

خط قالب گیری خودکار فشار استاتیک جداسازی افقی از شن و ماسه سبز

خط قالب گیری خودکار فشار استاتیک جداسازی افقی از ماسه سبز

مشخصات محصول:

فنی قالب گیری فشار استاتیک به جریان هوا با فناوری تراکم فشار موتی پیستون هیدرولیک اشاره دارد، با توجه به سختی تراکم، می توان فقط تراکم فشار چند پیستون هیدرولیک یا جریان هوا و تراکم سوقیز چند پیستون هیدرولیک را انتخاب کرد.

فشار استاتیک دارای مزایای زیر است.

1. توانایی بالا برای تراکم شن، سفت وقالب متراکم، مناسب برای ساخت قطعات ریخته گری پیچیده.

2. ثبات ابعادی و زبری سطح بهتر.

3. راندمان بالای قالب گیری.

4.صفحه قالب با میزان استفاده بالا.

5. شرایط کاری خوب و صرفه جویی در کار،

دستگاه قالب گیری اتوماتیک فشار استاتیک جداسازی افقی یکی از محصولات اصلی با حقوق مالکیت معنوی مستقل Weifang Kailong است.این مناسب برای تولید بلوک سیلندر موتور، پوسته فلایویل، درام ترمز، توپی چرخ و دیگر آهن خاکستری، چدن انعطاف پذیر و ریخته گری فولادی مناسب برای اندازه جعبه ماسه است.

کل خط دارای بیش از 30 مجموعه ماشین آلات، کنترل الکتریکی، تجهیزات هیدرولیک و جعبه ماسه، ماشین رنگی است.این شامل ریزش شن، تقسیم جعبه، تمیز کردن سطح جعبه و حفره داخلی، مدل سازی، تراشکاری، فرز دروازه، فرز سوراخ گاز، بسته شدن جعبه، بستن قلاب جعبه، خنک سازی ریخته گری و سایر فرآیندها است.خط قالب گیری به پنج بخش ریزش شن، مدل سازی، تنظیم هسته، ریختن، خنک کننده تقسیم می شود.و دارای دستی، تک دستگاه اتوماتیک، اتوماتیک، بدون قالب گیری، بدون ماسه، بدون ماسه، بدون دمیدن، شن و ماسه دمنده + تراکم دمنده، انتخاب کانال خنک کننده و سایر سیستم های کاری

طراحی منحصر به فرد پرس مولتی رام
برای نگهداری آسان و دسترسی آزاد به سیلندرهای هیدرولیک، دستگاه‌های قالب‌گیری شن و ماسه سبز با فشار جریان هوا از طراحی منحصربه‌فردی از سر فشار چند قوچ استفاده می‌کنند که سیلندرهای هیدرولیک را به یک صفحه فولادی ضخیم و ماشین‌کاری شده ثابت می‌کند.در صورت تعمیر و نگهداری لازم، جوشکاری استاندارد ممکن است این صفحه فولادی پایه را تعمیر کند.و سیلندرها ممکن است به راحتی و به صورت جداگانه تعویض شوند.

الف. فرآیند ماشین قالب گیری

1. Empty Flask به ایستگاه قالب گیری دستگاه قالب گیری نمایه می شود
2. تقویت‌کننده‌های الگوی چرخشی یا شاتل
3. سیلندر بالابر بالا می رود و قالب، جعبه ماسه و قاب پیش ماسه بالا می رود.
4. اضافه کردن کمی شن و ماسه
5. سطل شن و ماسه را در حین جابجایی چند کنتاکت به داخل خارج کنید و سطح بالایی قاب پیش ماسه را تمیز کنید.
6. سیلندر بالابر دوباره بالا می رود تا محکم شود
7. پیش فشرده سازی و تراکم هوا
8. سیلندر بالابر در حین پیش نویس سقوط می کند


ب- دستگاه گردش مالی

1. دستگاه گردش در بخش قالب گیری
جعبه ماسه را 180 درجه بچرخانید تا اتصال قالب رو به بالا باشد

2. چرخش ماشین در بخش تنظیمات هسته
جعبه ماسه را قبل از بسته شدن فلاسک 180 درجه بچرخانیددستگاه

شامل

بلوک های غلتکی قابل تنظیم با غلتک های سنگین و سخت شده که در بلبرینگ کار می کنند

ج. دستگاه حفاری داونگیت

برای فرز کردن دروازه یا رایزر در نقطه مشخص شده در کوپ استفاده می شود


شامل

1. موتور یا موتور هیدرولیک برای چرخش
2. کاهش دهنده سروو موتور و درایو کنترل کننده سروو، دنده و درایو قفسه برای جهت X/Y
3. مکانیزم راهنمای خط مستقیم
4. ابزار فلزی با سختی بالا قابل تعویض
5. نگهدارنده ابزار برش
6. سیلندر بالابر هیدرولیک
7. سیستم شیر و سیستم کنترل الکتریکی

د. دستگاه حفاری دریچه

برای حفر سوراخ در قالب ماسه پس از فشرده سازی استفاده می شود

شامل

1. موتور یا موتور هیدرولیک برای چرخش
2. کاهش دهنده سروو موتور و درایو کنترل کننده سروو، دنده و درایو قفسه برای جهت X/Y
3. مکانیزم راهنمای خط مستقیم
4. ابزار فلزی با سختی بالا قابل تعویض
5. نگهدارنده ابزار برش
6. سیلندر بالابر هیدرولیک
7. سیستم شیر و سیستم کنترل الکتریکی


E. دستگاه جداکننده فلاسک

فلاسک را روی پالت انتقال دهید تا فلاسک بسته شود

شامل

1. دستگاه هدایت
2. دستگاه بالابر
3. دستگاه تعیین موقعیت فلاسک
4. دستگاه بستن فلاسک گیره
5. سیستم شیر و سیستم کنترل الکتریکی

ف. دستگاه ریختن

مناسب برای تولید ریخته گری آهن خاکستری و چدن داکتیل در خط تولید قالب گیری (شامل خطوط جعبه و غیر جعبه)

آ.تعویض ملاقه: جرثقیل یا لیفتراک
بظرفیت ریخته گری: 1000-2500 کیلوگرم
جسرعت ریزش: 15-22 کیلوگرم در ثانیه

شامل

1. کیسه ریخته گری فن شکل
2. مکانیزم کج شدن سروو
3. حرکت طولی و افقی وسیله نقلیه و سیستم مسیر
4. کنترل و سیستم عامل
5. سیستم ایمن
6. واحد کابل
7. سیستم جوجه کشی

G Transfer ماشین و سیستم راه آهن

برای حمل و نقل قالب ماسه و پالت در بخش قالب گیری و بخش خنک کننده استفاده می شود

شامل

1. دنده و قفسه در حال اجرا دستگاه رانده شده توسط موتور کاهنده با نگه داشتن ترمز
2. ریل سبک 22 کیلوگرم در متر
3. ماشین انتقال با 4 چرخ راه رفتن، چرخ های راهنما و فولاد مربعی خاموش
4. محدود کردن دستگاه برای ماشین انتقال
5. دستگاه نمایه سازی و بالشتک هیدرولیک که توسط شیر متناسب کنترل می شود
6. زنجیر بکشید
7. سیستم شیر و سیستم کنترل الکتریکی

ح. دستگاه پانچ اوت

برای بیرون آوردن قالب از فلاسک، که از بالا کار می کند، به عنوان دستگاه جداکننده طراحی شده است

شامل

1. دستگاه بالابر
2. واحد رانندگی مسافرتی
3. فلاسک بالابر و پانچ بیرون سیلندر
4. مکانیسم انتقال با غلتک سخت شده
5. چارچوب پشتیبانی
6. سیستم شیر و سیستم کنترل الکتریکی

I. دستگاه جداکننده فلاسک

برای بلند کردن فلاسک های خالی از روی ماشین انتقال، جدا کردن کوپ و درگ، قرار دادن کوپ و کشیدن روی نوار نقاله غلتکی و حمل و نقل بیشتر از طریق خط قالب گیری

شامل

1. دستگاه بالابر
2. دستگاه هدایت
3. مکان یابی دستگاه فلاسک
4. دستگاه را باز کنید
5. سیستم شیر و سیستم کنترل الکتریکی

ز- دستگاه پاک کننده پالت

برای تمیز کردن سطوح بالای پالت ها از ماسه قالب گیری باقی مانده

شامل

1. چارچوب
2. تیغه قابل تنظیم
3. اسلاید راهنمای میز غلتکی سنگین با بلبرینگ
4. برس گریه دار با لیسه جلو قابل تنظیم و قابلیت چرخش به بالا و پایین

ک. دستگاه تمیز کننده دیوار داخلی

برای جلوگیری از ریزش ماسه در حین قالب گیری، ماسه های باقیمانده را روی دیواره داخلی جعبه شن بکشید.

شامل

1. چارچوب
2. فنر پیچشی ROSTA از سوئیس.
3. لیسه قابل تنظیم
4. دستگاه هدایت
5. دستگاه بالابر
6. سیستم شیر و سیستم کنترل الکتریکی

I. نوار نقاله غلتکی، میله شاخص، میله بالشتک

برای انتقال فلاسک یک به یک جعبه در مسیر مسابقه، یک زمین جعبه شنی در یک زمان.برای ساختن یک جعبه ماسه ای به آرامی برای ساخت و ساز بافر ماسه ای رول میز را متوقف کنید

شامل

1. سیستم تامین برق هیدرولیک سیلندر روغن با فشار
2. غلتک نگهدارنده و هدایت کننده

م. مکانیسم موقعیت یابی

ثابت کردن پالت در انتهای خط نقاله ریخته گری

شامل

1. صفحه پایه قابل جابجایی
2. صفحه دوار هیدرولیک
3. سیستم شیر
4. سیستم کنترل الکتریکی

N. سیستم هیدرولیک

قدرت اصلی را برای اجرای خط قالب گیری فراهم کنید

شامل

1. ایستگاه هیدرولیک
2. شیر و بلوک سوپاپ
3. مخزن روغن
4. سیستم کنترل دمای روغن
5. بخاری روغن هیدرولیک
6. مجموعه کامل کنترل پنل سوپاپ

O. سیستم کنترل الکترونیکی

برای عملکرد خودکار خط قالب گیری، و برای تعمیر و نگهداری عملیات دستی بهم پیوسته و عملیات نصب غیر به هم پیوسته

1. زیمنس PLC، با صفحه نمایش لمسی و شبکه اترنت و غیره
2. رابط انسان و کامپیوتر ج
3. صفحه ترازو
4. قطعات الکتریکی ولتاژ پایین
5. سیستم کنترل PLC
6. سیستم کنترل از راه دور
